Линия по производству стеллажей

Линия по производству стеллажей — Профессиональный производитель, Полная интеграция линии, Комплексное решение

Я. Обзор

Линия по производству стеллажей представляет собой интегрированную систему, состоящую из нескольких специализированных машин, охватывающих процессы холодной прокатки, сварки и штамповки всех основных компонентов —таких как стойки, балки (коробчатые балки/P-образные балки), полки и распорки. Руководствуясь основными принципами специализированного разделения труда, скоординированной интеграции и интеллектуальной эффективности, линия предоставляет клиентам комплексные решения в области оборудования, охватывающие весь процесс от формирования профиля до сварки и сборки.

Комплект оборудования совместим с широким спектром сырья —включая оцинкованную полосовую сталь, холоднокатаный лист, горячекатаный лист и высокопрочную сталь— толщиной от 0,4 мм до 4,0 мм. Он отвечает производственным требованиям для всего спектра стеллажей для хранения легких, средних и тяжелых грузов, что делает его особенно подходящим для проектов высокого стандарта, таких как интеллектуальные автоматизированные склады, логистические центры электронной коммерции и крупномасштабные складские помещения.

II. Обзор серии оборудования

1. Машина для холодной прокатки стоечных стоек
Специализированное оборудование, предназначенное для изготовления стоечных стоек (вертикальных несущих элементов). Стойки служат основными несущими элементами стеллажной системы; они обычно имеют С-образное, U-образное или восьмиугольное поперечное сечение и перфорированы плотными узорами отверстий в форме «бабочки» или ромба для облегчения точного соединения с балками и другими компонентами.
Перфорация: непрерывная однопроходная пробивка плотных отверстий (в форме бабочки или ромба) с точностью позиционирования ±0,1 мм.
Процесс формования: прогрессивная холодная прокатка; совокупная погрешность длины для 16-метровой стойки контролируется в пределах ±1 мм.
Метод резки: гидравлическая резка или распиловка в ряд, обеспечивающая чистые края без заусенцев.
Характеристики: Высота 50–200 мм, Ширина 40–120 мм, Толщина 1,2–4,0 мм.

2. Машина для холодной прокатки реечных балок (коробчатых балок / P-образных балок)
Специализированное оборудование, предназначенное для изготовления стоечных балок (горизонтальных несущих элементов). Балки — это компоненты, которые непосредственно поддерживают груз. Распространенные типы поперечного сечения включают коробчатые балки (блокировочные балки) и Р-образные балки, которые характеризуются высокой прочностью и превосходной несущей способностью. Коробчатые балки формируются путем прокатки двух симметричных профилей и плотного соединения их вместе с помощью автоматизированного механизма блокировки; это приводит к плотному шву и высокой структурной целостности, обеспечивая лучшие несущие характеристики, чем стандартные цельные балки. Р-образные балки имеют цельное замкнутое поперечное сечение и подходят для стеллажных систем средней грузоподъемности. Блокировочная балка: образована из отдельных верхней и нижней секций, которые автоматически блокируются и зажимаются вместе с помощью соединительного механизма, обеспечивая плотный шов без зазоров.
P-образная балка: выполнена в виде единого профиля закрытого сечения; имеет простую конструкцию и подходит для стеллажей средней грузоподъемности.
Пробивка крючков/язычков: доступно дополнительное оборудование для пробивки крючков/язычков на балке (подробности см. в пункте 7).
Характеристики: Высота 40–120 мм, Ширина 30–50 мм, Толщина 0,8–2,0 мм.

3. Холоднокатаная формовочная машина для стеллажей и настилов
Специализированное формовочное оборудование для изготовления стеллажных настилов (горизонтальных полок). Настил поддерживает небольшие или свободные предметы и обычно имеет плоский профиль с усиленными ребрами или фланцами, обеспечивающий гладкую поверхность и равномерное распределение нагрузки.
Усиленная формовка ребер: опорная плита и ребра выполнены методом прокатки как единое целое, что повышает несущую способность.
Отбортовка: Отбортовка кромок повышает прочность конструкции и обеспечивает аккуратный, эстетичный внешний вид.
Характеристики: Ширина 200–1200 мм, Толщина 0,4–1,5 мм.
Дополнительные конфигурации: могут быть оснащены автоматическими фланцевыми и штабелирующими устройствами для повышения уровня автоматизации.

4. Холоднокатаная формовочная машина для полок диагональных распорок
Специализированное формовочное оборудование для изготовления диагональных распорок стеллажей (диагональных арматурных элементов). Эти распорки усиливают заднюю часть стеллажа, повышая общую устойчивость и сопротивление боковой нагрузке; профили обычно имеют С-образную, U-образную или трубчатую форму.
Выравнивание/пробивка торцов: линейное выравнивание и пробивка монтажных отверстий на обоих концах; устраняет необходимость во вторичной обработке.
Резка фиксированной длины: автоматическая резка на заданную длину с точностью ±0,5 мм.
Характеристики: Ширина 20–50 мм, Толщина 0,8–2,5 мм.

5. Автоматическая сварочная машина для стеллажных балок
Автоматизированное сварочное оборудование, предназначенное для крепления соединительных пластин к обоим концам балки. Сварка балок является важнейшим этапом производства стеллажей, напрямую влияющим на точность сборки и общую несущую безопасность. Качество сварки определяет прочность соединения балки со стойкой. Двухпушечная автоматическая сварка: одновременная сварка с обоих концов значительно повышает эффективность; идеально подходит для крупносерийного непрерывного производства.
Высокая точность позиционирования: пневматические позиционирующие приспособления обеспечивают точное размещение соединителей и стабильное качество сварки.
Простота эксплуатации: управление ПЛК с настройкой параметров сенсорного экрана и запуском одним нажатием; не требуется специализированный сварщик.
Применение: Сварка различных концевых соединителей балок (крючков/зубцов); предназначен для использования с оборудованием для штамповки/формовки балочных крюков.

6. Автоматический сварочный аппарат для стоечных стоек
Автоматизированное сварочное оборудование, специально разработанное для соединения компонентов в основании или верхней части стоек. Он сваривает опорные плиты, верхние плиты или ребра жесткости, обеспечивая надежное соединение стойки с полом или другими конструкциями, тем самым гарантируя общую безопасность стеллажной системы.
Высокий уровень автоматизации: автоматическое позиционирование, зажим и сварка — полностью автоматизированный процесс.
Многопозиционная сварка: возможность сварки опорных плит, верхних плит, ребер жесткости и других точек.
Применение: Сварка вертикальных опорных плит, верхних плит и ребер жесткости.

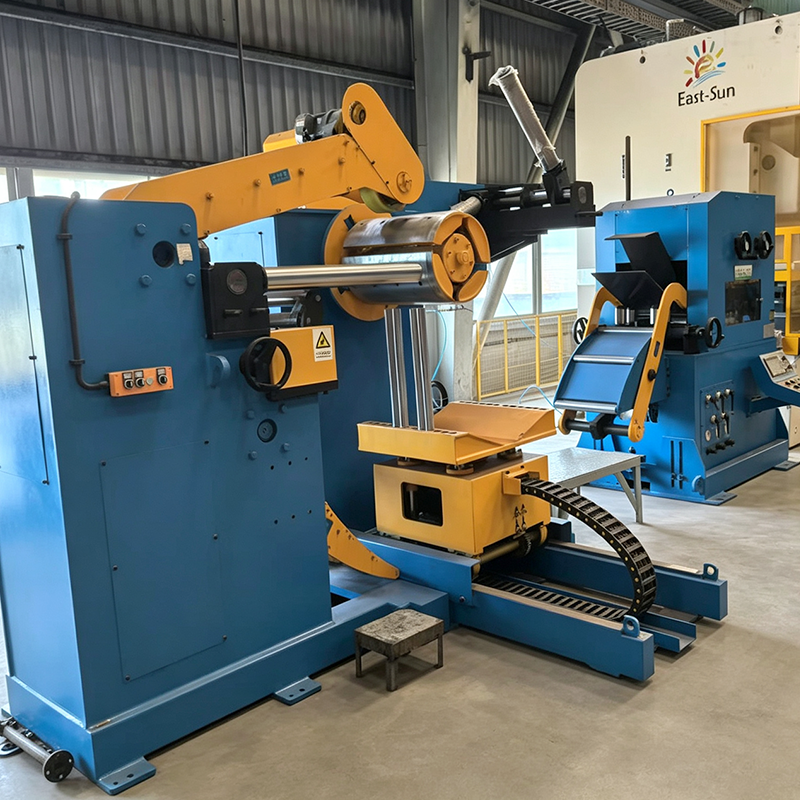

7. Штамповочное и формовочное оборудование для крюков для стоечных балок
Штамповочно-формовочное оборудование, предназначенное для изготовления крюков (соединителей), расположенных на обоих концах балки. Эти крючки —металлические выступы, соединяющие балку со стойкой— требуют высокой точности размеров и прочности, поскольку эти факторы напрямую определяют устойчивость соединения.
Интегрированная многостанционная система: объединяет штамповку, формовку, гибку и резку в одном устройстве; скорость штамповки 60–90 ходов в минуту.
Высокая точность: точность размеров крючка ±0,1 мм обеспечивает точное совмещение с вертикальными пазами.
Интеграция системы: Формованные крюки привариваются к обоим концам балки с помощью автоматического сварочного аппарата для балок (пункт 5).
Может работать в паре с машиной для холодной прокатки балок для создания полной линии по производству балок: Формовка балок → Поточная транспортировка → Автоматическая подача крюков → Автоматическая сварка → Выпуск готовой продукции.

III. Обзор конфигурации производственной линии

Нет. Название оборудования Основное назначение Применимые характеристики
1 Вертикальная профилегибочная машина Вертикальная формовка (C/U/восьмиугольные профили) Толщина: 1,2–4,0 мм
2-лучевая профилегибочная машина Формование коробчатой балки/P-образной балки Толщина: 0,8–2,0 мм
3 Профилегибочная машина для панелей полок Формование панелей полок (плоские/армированные ребристые типы) Толщина: 0,4–1,5 мм
4 Профилегибочная машина для изготовления распорок/стяжек Формовка распорок и стяжек. Толщина: 0,8–2,5 мм
5 Автоматический сварочный аппарат для балок: автоматическая сварка концевых соединений балок для использования с балками
6 Автоматический вертикальный сварочный аппарат: сварка вертикальных опорных плит/верхних плит. Для использования со стойками
7 Машина для штамповки балочных соединителей Штамповка/формовка балочных соединителей (крючков) Скорость штамповки: 60–90 ходов/мин

IV. Основные преимущества

1. Интегрированная линия, комплексное решение
Полный комплект оборудования охватывает процессы формования, сварки и штамповки четырех основных компонентов стеллажей для хранения (стоек, балок, полок и распорок). Это устраняет необходимость в закупках у нескольких поставщиков; оборудование отличается высокой совместимостью и эффективностью, что сокращает время производства.

2. Специализированные роли, повышенная эффективность
Каждая машина работает независимо, но совместно, что позволяет создать интегрированную интеллектуальную систему управления для всей линии. Для одной линии требуется всего 3–5 операторов, что снижает затраты на рабочую силу на 60% по сравнению с традиционными методами сегментированной обработки.

3. Высокая точность, обеспечивающая безопасность стойки
Для 16-метровых стоек совокупная погрешность составляет < ±1 мм, а точность положения отверстий — ±0,1 мм; точность соединения балок и стоек строго контролируется. Высокая точность обеспечивает плавный монтаж, устойчивость конструкции и безопасную несущую способность.

4. Автоматическая смена инструмента, гибкое производство
Все машины оснащены функцией автоматической смены инструмента —двигатели с управлением от ПЛК автоматически регулируют ширину проема и положение валков. Для переключения спецификаций достаточно ввести новые значения, этот процесс выполняется всего за 3 минуты. Это идеальный вариант для быстрого переключения между заказами, включающими различные типы продукции и спецификации.

5. Прочный, долговечный и надежный
Рамы машин проходят отпуск для устранения внутренних напряжений, обеспечивая высокую жесткость и устойчивость к деформациям.
Валки изготовлены из специальной стали Cr12MoV, обработаны вакуумной закалкой и криогенной обработкой для достижения твердости HRC58–62.
Ключевые электрические компоненты поставляются японскими или немецкими брендами для обеспечения долгосрочной и стабильной работы.

6. Интеллектуальное управление, простота эксплуатации
Имеет полностью автоматическое управление ПЛК и сенсорный HMI; настройки параметров интуитивно понятны и удобны, а система включает автоматическую диагностику неисправностей и сигнализацию, что снижает требования к навыкам операторов.

В. Области применения

Серия интеллектуального складского стеллажного оборудования широко используется в:

Интеллектуальные автоматизированные склады: Высокоточные стеллажные компоненты обеспечивают эффективную работу автоматизированных систем хранения.

Логистические центры электронной коммерции: удовлетворение потребности в эффективном хранении и извлечении огромных запасов продукции.

Производственные склады: индивидуальное массовое производство компонентов стеллажей большой грузоподъемности.

Складирование в холодильной цепи: устойчивые к атмосферным воздействиям материалы, подходящие для низкотемпературных сред с высокой влажностью.

Розничная торговля и супермаркеты: витринные стеллажи и стеллажи средней грузоподъемности.

ВИ. Сервис и поддержка

Проектирование решения: индивидуальный выбор оборудования и компоновка производственной линии на основе чертежей продукции заказчика и планирования мощностей.

Изготовление на заказ: поддержка нестандартной настройки с полным контролем от проектирования рулонов до полного изготовления машины.

Монтаж и ввод в эксплуатацию: монтаж на месте, ввод в эксплуатацию и обучение операторов, проводимое инженерами для обеспечения быстрого запуска производства.

Послепродажная поддержка: долгосрочные технические консультации и поставка запасных частей; инженеры имеют действующие визы и доступны для обслуживания на месте по всему миру в любое время.

VII. Почему стоит выбрать нас

Почти 20-летний опыт производства: зрелые технологии, усовершенствованные процессы и надежное качество.

Комплексные возможности производственной линии: Оборудование, охватывающее формование и сварку всех основных компонентов стеллажа.

Прямой производитель: Никаких посредников, отличное соотношение цены и качества.

Широкие возможности индивидуального проектирования: возможность проектирования различных сложных линий холодной прокатки, адаптированных к конкретным потребностям заказчика.

Глобальная сервисная сеть: инженеры с готовыми к использованию визами и возможностями быстрого реагирования.

Свяжитесь с нами для получения подробных предложений и расценок!
