Линия профилирования дверных и оконных рам

Линия профилирования дверных и оконных рам — Профессиональный производитель, предлагающий комплексные решения, охватывающие весь сектор дверей и окон, с комплексной доставкой от стальной полосы до готовой продукции.

Обзор I.Series

Линия профилирования дверных и оконных рам представляет собой комплексную систему производства методом холодной прокатки, специально разработанную для изготовления различных профилей стальных дверных и оконных рам. Точность поперечного сечения и прочность конструкции этих рам, являющихся основными конструктивными компонентами архитектурных дверных и оконных систем, напрямую определяют качество монтажа, герметичность и срок службы. Используя непрерывный процесс холодной прокатки, это оборудование преобразует металлические рулоны в готовые профили посредством интегрированного рабочего процесса —включая размотку, выравнивание, штамповку, профилирование, резку и выгрузку— за один проход.
В процессе холодной прокатки используется ряд последовательно расположенных формовочных роликов для непрерывного изгиба металлических полос (например, рулонов) в поперечном направлении, быстро придавая им форму открытых или закрытых профилей. По сравнению с традиционными методами штамповки или гибки холоднокатаная формовка обеспечивает значительные преимущества, включая высокую степень использования материала, превосходную точность размеров, высокую эффективность производства и низкие затраты.
В этой серии представлены комплексные решения по холодной прокатке для всего спектра профилей дверных и оконных рам—включая рамы открытого типа, рамы закрытого типа и внутренние оконные рамы. Он совместим с различными материалами, такими как холоднокатаная сталь, оцинкованная сталь и нержавеющая сталь, толщина обработки составляет от 0,8 мм до 2,0 мм. Оборудование оснащено полностью автоматизированным управлением ПЛК и сенсорным экраном HMI, что обеспечивает непрерывный автоматизированный рабочий процесс от размотки до выгрузки готовой продукции.
Продукция строго соответствует отраслевому стандарту JG/T 152-2003 «Стальные профили для многофункциональных дверных рам жилых домов» Настоящий стандарт распространяется на многофункциональные профили дверных коробок жилых домов, изготовленные из холоднокатаных стальных листов или полос с использованием процессов холодной прокатки.

II. Введение в различные типы оборудования

1. Оборудование для холодной гибки и формовки открытых дверных и оконных рам
Обзор оборудования
Оборудование для холодной гибки и формовки открытых дверных и оконных рам представляет собой специализированную линию по холодной гибке и формовке для производства стальных профилей открытых дверных и оконных рам. Холодногнутые стальные профили открытого сечения имеют относительно простую форму поперечного сечения и зрелые процессы формования, что делает их одним из наиболее широко используемых типов профилей дверных и оконных рам на рынке. Оборудование позволяет изготавливать различные профили открытого сечения, такие как защитные дверные коробки, огнестойкие дверные коробки и обычные дверные коробки.
Основные преимущества
Несколько профилей на одной машине, гибкое производство: позволяет производить несколько типов профилей на одной машине, удовлетворяя производственные потребности различных спецификаций дверных и оконных рам.
Высокая эффективность и стабильность: скорость производственной линии может достигать 0–15 м/мин, обеспечивая стабильную и надежную работу.
Высокоточная формовка: материал ролика — GCr15, закаленный (HRC58-62), с высокой твердостью и хорошей износостойкостью.
Полностью автоматическое управление: система автоматического управления ПЛК обеспечивает цифровое управление всем процессом.
Состав оборудования
Оборудование в основном состоит из подающей машины, направляющей секции, выравнивающей секции, пробивного устройства, формовочного основного узла, режущей машины, приемного стола, электрического шкафа управления и других компонентов. Гидравлическая станция использует аккумуляторы и управление ПЛК, что позволяет осуществлять высокоскоростную штамповку и резку. Оснащенный различными гидравлическими устройствами для пробивки отверстий и канавок, он может вырезать/пробивать все необходимые отверстия/канавки в режиме онлайн, что позволяет напрямую сгибать изделия в готовые дверные или оконные рамы без дальнейшей обработки.
Применение: защитные дверные коробки, огнестойкие дверные коробки, обычные дверные коробки, стальные облицовки окон из ПВХ, стальные профили для облицовки дверей и т. д.

2. Оборудование для холодной гибки дверных и оконных рам закрытого сечения
Обзор оборудования
Оборудование для холодной гибки дверных и оконных рам закрытого сечения представляет собой специализированную производственную линию холодной гибки для производства стальных дверных и оконных рам закрытого сечения. По сравнению со сталью холодной гибки открытого сечения сталь холодной гибки закрытого сечения имеет более сложную и, как правило, асимметричную форму поперечного сечения, что приводит к значительным различиям в контроле качества сварки, контроле размеров и формовочном оборудовании. Профили закрытого сечения обладают значительными преимуществами, такими как высокая прочность конструкции, хорошее сопротивление кручению и эстетическая привлекательность, что делает их предпочтительным типом профиля для высококачественных стальных дверей и окон.
Основные преимущества
Высокая прочность с закрытыми секциями: закрытая секция образует закрытую трубчатую конструкцию, что обеспечивает более равномерное распределение напряжений под действием внешних сил и значительно более высокую прочность конструкции, чем открытые профили.
Передовая технология сварки: в закрытых профилях используются два метода закрытия: сварка и блокировка. Сварка в основном применяется при производстве закрытых холодногнутых профилей из полос углеродистой конструкционной стали и полос легированной стали, при этом распространенными методами являются высокочастотная индукционная сварка, высокочастотная контактная сварка и сварка вольфрамовым электродом в среде инертного газа. Блокировка в основном используется при производстве замкнутых холодногнутых профилей из тонких полос с покрытием.
Несколько проходов прецизионной формовки: Формовка закрытого профиля требует большего количества проходов (примерно 41 проход) и вспомогательных инструментов для деформации, чтобы обеспечить стабильные размеры закрытого сечения и герметичность соединений.
Стабильное качество формовки: использование соответствующих процессов формовки и сварки обеспечивает стабильное и надежное качество формовки и сварки.
Области применения: высококачественные защитные дверные рамы, огнестойкие дверные рамы, закрытые оконные рамы, а также высококачественные системы дверных и оконных рам для жилых и коммерческих зданий.

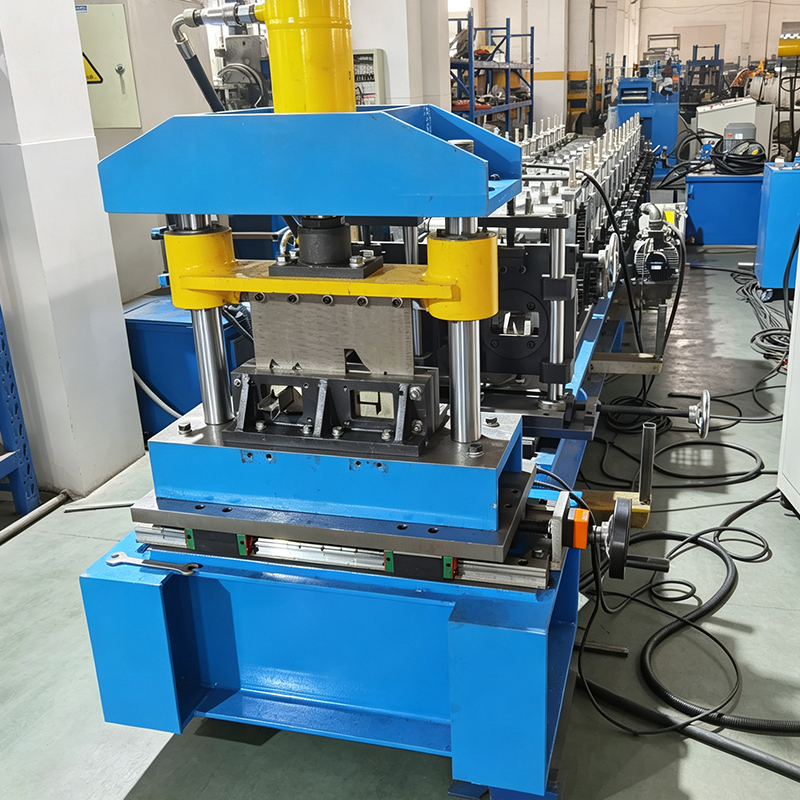

3. Оборудование для холодной гибки и формовки внутренних оконных рам
Обзор оборудования
Оборудование для холодной гибки внутренних оконных рам представляет собой специализированную производственную линию холодной гибки для производства стальных профилей внутренних оконных рам и стальных облицовок окон из ПВХ. Внутренняя оконная рама — это рамная конструкция, окружающая оконный проем с обеих сторон и сверху в дверной и оконной системе; точность ее поперечного сечения напрямую определяет качество монтажа и герметичность окна.
Основные преимущества
Профессиональное формование внутренних оконных рам: специально разработано с учетом характеристик поперечного сечения профилей внутренних оконных рам, что обеспечивает высокую точность формования и хорошую однородность.
Опора для окон из ПВХ: может производить стальные облицовки для окон из ПВХ, ключевое вспомогательное оборудование в производстве дверей и окон из ПВХ.
Многотипное производство: может производить несколько типов панелей на одной машине с высокой эффективностью производства и хорошей прямолинейностью.
Компактное оборудование: вся линия имеет компактную конструкцию, небольшие габариты и подходит для различных планировок заводов.
Состав оборудования
Оборудование в основном состоит из подающей машины, направляющей секции, выравнивающей секции, пробивки, формовочного основного блока, режущей машины, приемного стола и электрического шкафа управления. Производственный процесс: подача → выравнивание → штамповка → формовка → резка → приемка.
Применение: стальная облицовка окон из ПВХ, стальная внутренняя оконная рама, внутренняя стальная облицовка дверей и окон и т. д.

III. Технические параметры серии оборудования

Параметр элемента
Применимые материалы: холоднокатаный лист, оцинкованный лист, нержавеющая сталь, Q235 и т. д.
Толщина материала: 0,8–2,0 мм (настраивается)
Прочность материала ≤350 МПа
Скорость производственной линии: 0–15 м/мин (до 20 м/мин)
Количество формовочных станций: 18–41 (в зависимости от сложности профиля)
Диаметр вала Φ60–Φ80 мм
Материал ролика: GCr15/Cr12MoV, закаленный (HRC 58–62)
Мощность главного двигателя: 5,5–15 кВт
Точность резки ±0,5 мм
Система управления: Полностью автоматическое управление ПЛК
Операторы 1 человек

IV. Производственный процесс

Разматывание → Выравнивание → Пробивка → Формовка рулонов → Резка → Выгрузка

Описание процесса
Разматывание: загрузите рулон металла на разматыватель для стабильной подачи материала.
Выравнивание: Точное выравнивание с использованием выравнивателя для устранения внутренних напряжений материала.
Пробивка: Гидравлический пробивной блок выполняет точную пробивку монтажных отверстий, отверстий под замки и т. д.
Профилирование: многоэтапное прогрессивное холодное формование для постепенного формирования стандартных профилей дверных и оконных рам.
Резка: Гидравлическая резка фиксированной длины обеспечивает высокую точность и чистые, гладкие края.
Выгрузка: Выпуск готовой продукции в упорядоченном порядке.

В. Области применения

Профили дверных и оконных рам, производимые данной серией оборудования, широко используются в следующих отраслях:
Жилые и гражданские здания: системы дверных и оконных рам для офисов, розничных магазинов, частных домов и квартир—, отличающиеся высокой прочностью, коррозионной стойкостью и высокой точностью размеров.
Коммерческие и общественные здания: системы дверных и оконных рам для торговых центров, отелей, офисных зданий, больниц и школ—, соответствующие высоким архитектурным стандартам.
Двери повышенной безопасности и огнестойкости: Полностью автоматизированное производство дверных коробок повышенной безопасности и огнестойкости—, являющихся основными конструктивными компонентами этих дверей.
Двери и окна из ПВХ (армированные сталью): Производство стальных арматурных профилей для дверей и окон из ПВХ—ключевое вспомогательное оборудование для их изготовления.
Промышленные здания: Профили дверных и оконных рам для промышленных предприятий, складов и аналогичных объектов.
Экспортные проекты: Производство профилей дверных и оконных рам, предназначенных для международных рынков.

ВИ. Перспективы рынка

Благодаря постоянному росту мировой строительной отрасли и повышению стандартов качества дверей и окон рынок оборудования для холодной штамповки дверных и оконных рам демонстрирует положительную тенденцию роста.
Продолжающийся рост рынка оборудования для холодной прокатки: к 2025 году объем рынка оборудования для холодной прокатки в Китае превысил 18 млрд юаней, а среднегодовой темп роста (CAGR) составил около 7,2%. Внутреннее производство холодногнутой стали выросло примерно на 8,3% в годовом исчислении, при этом особенно высокий спрос наблюдался в таких секторах, как строительные дверные рамы и легкие стальные каркасы. Высокоскоростные, высокоточные и полностью автоматизированные линии холодной прокатки стали основным выбором для покупателей.
Значительные преимущества стальных дверных и оконных профилей: холодногнутые стальные профили для дверных и оконных рам обладают такими преимуществами, как оптимизированная форма поперечного сечения, высокая точность размеров и легкие характеристики. Стальные профили дверных коробок изготавливаются из холоднокатаных стальных листов или полос с использованием процессов холодной гибки и прокатки в соответствии с установленными отраслевыми стандартами.
Холоднокатаная формовка заменяет традиционные процессы: технология холоднокатаной формовки обеспечивает быструю обработку металлических материалов, значительно повышая эффективность производства при одновременном снижении энергопотребления и производственных затрат. Высокоточная обработка обеспечивает стабильность и согласованность, отвечая строгим требованиям строительной отрасли к точности компонентов.
Расширение экспортных рынков: китайское оборудование для холодной прокатки дверных коробок успешно вышло на европейские рынки, такие как Испания, а международный спрос на высококачественное китайское оборудование для формовки дверных и оконных рам продолжает расти.

VII. Сервис и поддержка

Проектирование решений: индивидуальный выбор оборудования и компоновка производственной линии на основе чертежей продукции заказчика, требований к производительности и целевых рынков.
Изготовление на заказ: поддержка нестандартной настройки; заказы могут быть размещены с использованием чертежей поперечного сечения или образцов с полным контролем от проектирования рулонов до полного изготовления машины.
Монтаж и ввод в эксплуатацию: монтаж на месте, ввод в эксплуатацию и обучение операторов, проводимое инженерами для обеспечения быстрого запуска производства.
Послепродажная поддержка: долгосрочные технические консультации и поставка запасных частей, а также онлайн-техническая поддержка на протяжении всего жизненного цикла продукта; инженеры имеют все необходимые визы и доступны для обслуживания на месте по всему миру.
Постоянная оптимизация: доступны услуги по модификации оборудования и модернизации мощностей для адаптации к меняющимся производственным потребностям.

8. Почему стоит выбрать нас?

Почти 20-летний опыт производства: зрелые технологии, усовершенствованные процессы и надежное качество.
Широкий ассортимент продукции: комплексная поставка всех профилей дверных и оконных рам, включая рамы открытого типа, рамы закрытого типа и внутренние оконные рамы.
Высокоточное производство: точность резки ±0,5 мм, что значительно превышает отраслевые стандарты.
Эффективное производство: скорость линии 0–15 м/мин; всей линией может управлять один человек.
Полностью автоматизированное интеллектуальное управление: автоматизация ПЛК с сенсорным интерфейсом; настройка одним нажатием и автоматический подсчет.
Соответствие отраслевым стандартам: Продукция строго соответствует стандарту JG/T 152-2003 для «Стальных многофункциональных профилей дверных рам жилых помещений»
Прочная долговечность: закаленные ролики GCr15/Cr12MoV (HRC 58–62) обеспечивают длительный срок службы и постоянную точность.
Прямой производитель: никаких посредников, отличное соотношение цены и качества.
