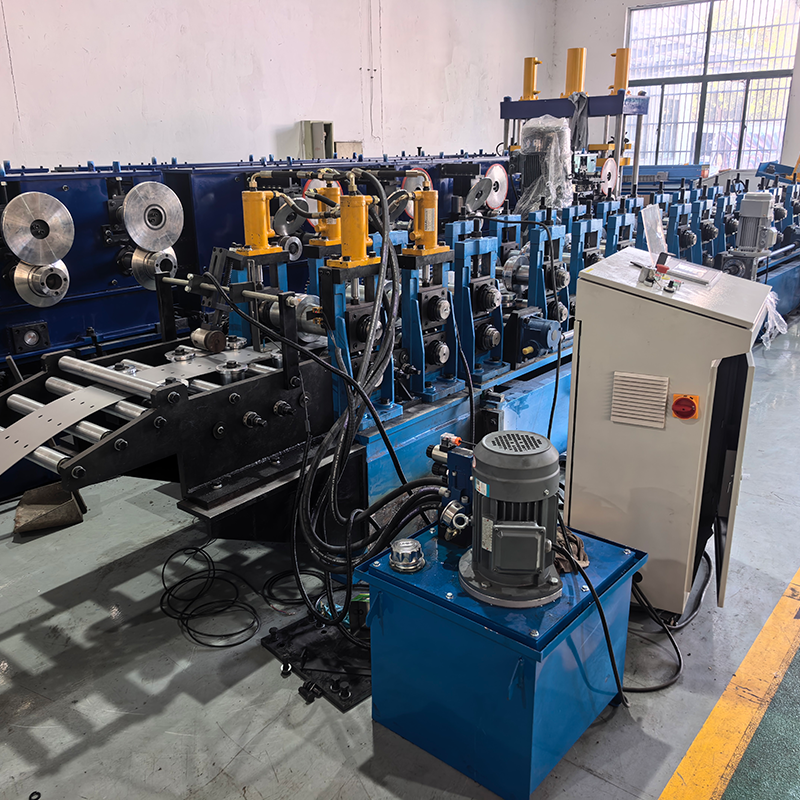

Машина для холодной гибки сварных кабельных лотков лестничного типа

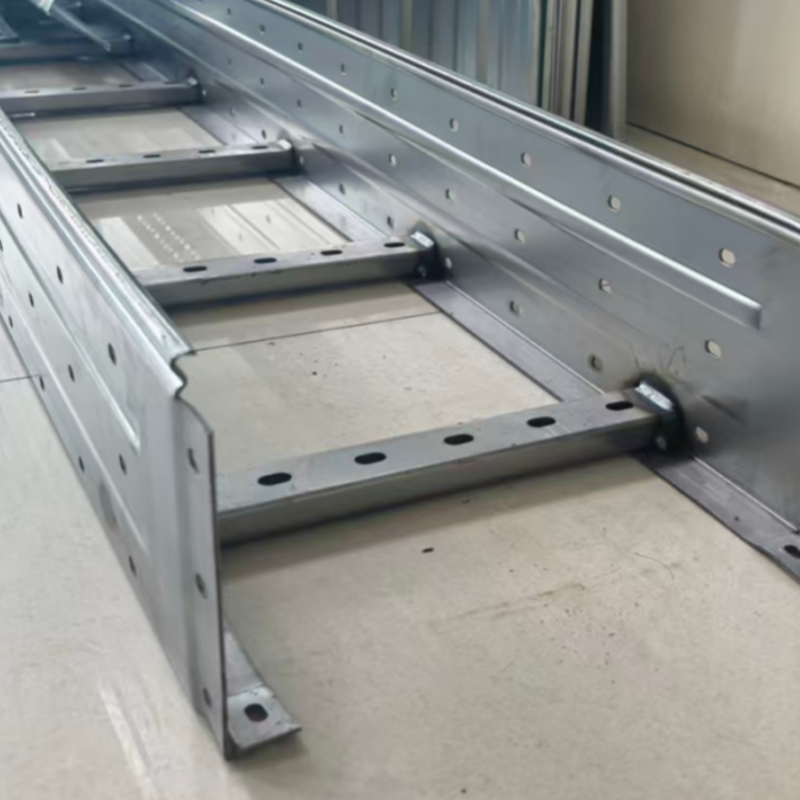

Холодногибочный станок для сварных кабельных лотков лестничного типа в основном используется для изготовления профилей для кабельных лотков лестничного типа, требующих последующей сварки и сборки. Оборудование выполняет высокоточную холодную прокатку критически важных профилей —таких как боковые направляющие и конструктивная арматура— и может быть интегрировано с автоматизированной сварочной системой для формирования полной производственной линии. Идеально подходит для производителей кабельных лотков большого объема, помогая повысить стандартизацию продукции и эффективность производства.

Холодногибочный станок для сварных кабельных лотков лестничного типа — Профессиональный производитель, высокая эффективность и стабильность, гибкая настройка

Новое поколение станков для холодной гибки кабельных лотков щелевого типа было выпущено с большим успехом.
10 Sep, 2026
Официально запущено новое поколение машин для холодной гибки кабельных лотков щелевого типа. Он ориентирован на предприятия по производству кабельных лотков и фокусируется на профильных производственных требованиях энергетической инфраструктуры, центров обработки данных и новых проектов поддержки энергетики. Благодаря интегрированному непрерывному процессу холодной гибки он решает отраслевые проблемы традиционных процессов разъемной гибки, такие как низкая точность, низкая эффективность и высокие затраты на рабочую силу. Компания предоставляет производителям кабельных лотков автоматизированные и высокостабильные решения в области оборудования для производства профилей. В связи с постоянным строительством новых энергосистем, центров обработки данных, заводских и муниципальных распределительных проектов к щелевым кабельным лоткам как к защитным опорным элементам кабелей предъявляются более высокие требования к постоянству размеров профиля, прочности формования и циклу поставки. Традиционный режим обработки часто включает индивидуальную гибку пластин и вторичную штамповку с несколькими технологическими потоками, которые подвержены отклонениям изгиба, несоосности отверстий и неполному соединению, что приводит к высоким потерям материала и высокой зависимости от квалифицированных рабочих. Этот станок для холодной гибки кабельных лотков щелевого типа объединяет в себе операции открытия, выравнивания, онлайн-пробивки, непрерывной холодной гибки с роликовым прессованием, серворезки фиксированной длины и укладки материалов. После отправки оцинкованной стальной полосы на производственную линию из нее за один этап формируется полноценный кабельный лоток щелевого типа без необходимости вторичной обработки. Оборудование использует несколько прецизионных прокатных роликов для прогрессивной холодной гибки, с погрешностью формования, контролируемой в пределах ±0,5 мм, хорошей прямолинейностью корпуса паза, равномерными изгибаемыми кромками, высокой жесткостью готового изделия и эффективно гарантирует точность последующего соединения и установки кабельного лотка. Он оснащен интеллектуальной системой сенсорного управления ПЛК, позволяющей быстро устанавливать параметры, и может быстро переключаться между различными спецификациями кабельных лотков, подходящих для производства кабельных лотков щелевого типа различной ширины и высоты. Он многоцелевой в одной машине. Производственная линия работает стабильно, быстро формируется, значительно сокращает количество рабочих, снижает материальные потери, повышает производственные мощности. Оборудование совместимо с различным сырьем, таким как оцинкованные пластины и цветные стальные пластины, а производимые щелевые кабельные лотки широко используются в центрах обработки данных, на заводах-изготовителях, на железнодорожном транспорте, в фотоэлектрической и ветровой энергетике, строительстве зданий и т. д., отвечая требованиям по защите прочных и слабых кабелей. Оборудование имеет модульную конструкцию, удобно в обслуживании, поддерживает индивидуальные функциональные обновления и может быть подключено к существующим автоматизированным производственным линиям. Благодаря развитым возможностям в области исследований и производства оборудования компания может предоставлять клиентам услуги по отладке оборудования, техническому обучению и комплексному послепродажному обслуживанию и эксплуатации, помогая предприятиям по производству кабельных лотков добиваться модернизации автоматизации, сокращать затраты, повышать эффективность и способствовать высококачественному развитию отечественной и зарубежной энергетической инфраструктуры, поддерживающей отрасли.
ЧИТАТЬ ДАЛЕЕ
Машина для производства стальных профилей с L-образным углом: технология холодной гибки расширяет возможности новой инфраструктуры архитектурного декора.
02 Sep, 2026
Позиционирование продукта и основная функцияСтанок для производства стальных профилей с Г-образным углом наклона представляет собой оборудование для холодной гибки и формовки, специально разработанное для производства стальных профилей Г-образного сечения. Г-образные профили, как важный компонент системы стальных профилей, в основном используются для соединения потолка и стен, а также для усиления углов перегородок. На практике данное изделие может эффективно решать такие проблемы, как деформация краев и углов листового материала, а также появление некрасивых зазоров, тем самым усиливая общий декоративный эффект. Стальные профили классифицируются по форме поперечного сечения на различные спецификации, такие как V-тип, C-тип, T-тип, L-тип и U-тип. Среди них профили L-типа, благодаря своей уникальной прямоугольной структуре, играют незаменимую роль в таких детальных строительных процессах, как отделка кромок и герметизация углов. Технические характеристики и преимущества производительностиСовременная машина для производства стальных профилей с L-образным углом использует процесс холодной гибки. Полоса оцинкованной стали непрерывно изгибается и деформируется через группу постепенно меняющихся профильных поверхностей в процессе при комнатной температуре, в конечном итоге образуя точное L-образное поперечное сечение. Этот технологический маршрут имеет значительные преимущества, такие как высокая степень использования материалов, высокая эффективность производства и хорошая однородность продукции. Что касается управления автоматизацией, усовершенствованная производственная линия профиля L-типа обеспечила полную автоматизацию технологических операций. Типичная конфигурация производственной линии включает в себя: автоматическую разматывающую и выравнивающую машину «два в одном», полностью автоматическую систему сервопривода прокатки, высокоточное и высокоскоростное формовочное оборудование, полностью автоматическую систему сервопривода резки и основные модули, такие как опорная рама. Благодаря компьютерной системе управления для отслеживания прокатки и резки оборудование может одновременно выполнять операции штамповки и резки в процессе формования, эффективно заменяя традиционный процесс штамповки после формования, что экономит трудозатраты и обеспечивает однородность продукции. С точки зрения точности формования ролики из высокопрочной литейной стали типа Cr12MoV после вакуумной термообработки могут достигать твердости HRC58-62, обеспечивая длительную стабильную работу. В сочетании с сервоприводной системой подачи точность подачи можно контролировать в пределах ±0,5 мм, что соответствует строгим требованиям архитектурного оформления к точности размеров профилей. Тенденция интеллектуального обновленияВ настоящее время машина для производства стальных профилей с L-образным углом наклона ускоряет свою эволюцию в сторону интеллекта и гибкости. Система управления ПЛК оснащена удобным сенсорным интерфейсом, поддерживающим многоязычное управление и функции хранения формул. Операторы могут быстро вызывать производственные параметры различных спецификаций продукции для достижения быстрой смены модели. Стоит отметить, что интеграция технологии лазерной резки с профильным станком становится новой тенденцией отрасли. По сравнению с традиционными механическими ножницами лазерная резка имеет такие преимущества, как гладкие и безволосые режущие кромки, отсутствие контакта с формами и низкий уровень шума. Ширину режущей кромки можно регулировать в пределах 0,1–0,3 мм. Этот технологический прорыв не только повышает точность продукции, но и позволяет экономично производить мелкосерийное и многосерийное индивидуальное производство, предоставляя новое решение для обработки нерегулярных компонентов в сборных зданиях. Перспективы рынка и возможности отраслиБлагодаря инвестиционной динамике отрасли оборудования для производства стального профиля рынок оборудования для производства стального профиля остается активным. Например, компания Guangdong Quan Tan Jing Gong Technology Co., Ltd. реализует новый проект с общим объемом инвестиций 150 миллионов юаней, в основном занимаясь производством полностью автоматических универсальных линий по производству стальных профильных станков и обычных стальных профильных станков. Ожидается, что после завершения проекта ежегодно будет производиться 300 обычных машин для производства стального профиля. Такой масштаб инвестиций отражает постоянный спрос на оборудование из стального профиля на рынке. Анализ отрасли показывает, что с углублением концепций сборных зданий и экологичного строительства стальные профили как легкий, высокопрочный, огнестойкий и простой в монтаже новый тип строительного материала будут продолжать расширять области их применения. От отелей, аэропортов, торговых центров до офисных зданий и реконструкции старых зданий — система стального профиля играет все более важную роль в различных строительных сценариях. Для машины для производства стального профиля с L-образным углом непрерывное расширение рынка последующего применения будет напрямую способствовать росту спроса на оборудование. Современное оборудование с высокой точностью, высокой эффективностью и интеллектом займет конкурентное преимущество в этом раунде промышленной модернизации.
ЧИТАТЬ ДАЛЕЕ
Технологические инновации стимулируют модернизацию промышленности и способствуют развитию автомобильного облегчения.
28 Aug, 2026
Технические усовершенствования стимулируют развитие отрасли.Современная машина холодной гибки автомобильных профилей претерпела комплексную модернизацию с традиционного гидравлического привода на технологию сервопривода. Формовочное оборудование с серводвигателем не только повышает точность позиционирования, но и значительно снижает энергопотребление и уровень шума, при этом затраты на техническое обслуживание резко снижаются. С точки зрения точности формования точность осевого повторного позиционирования современного оборудования может достигать -0,01 мм, а точность позиционирования верхнего колеса - 0,02 мм, что может соответствовать строгим требованиям допусков размеров конструктивных элементов автомобиля. Возможность гибки половинного диаметра является значительным технологическим прорывом в современных машинах для холодной гибки автомобильных профилей. Благодаря четырехосной системе позиционирования и системе управления двигателем с переменной частотой и замкнутым контуром с шарико-винтовой передачей оборудование позволяет осуществлять одноразовое формование изделий неправильной формы, например, яйцевидной и эллиптической, в максимальной степени сводя к минимуму деформацию в процессе формования. Этот технологический прорыв позволяет добиться эффективного производства сложных конструктивных элементов, таких как оконные рамы автомобилей и балки усиления кузова. Интеллектуализация и автоматизация глубоко интегрированы.На фоне Индустрии 4.0 машины для холодной гибки автомобильных профилей ускоряют свою эволюцию в сторону интеллекта. Система управления ПЛК оснащена удобным интерфейсом сенсорного экрана, поддерживает многоязычную работу, может хранить несколько формул продуктов и обеспечивает быстрое переключение различных спецификаций профилей. Интеллектуальная система хранения параметров значительно сокращает время переналадки, а некоторое современное оборудование может выполнить замену пресс-формы за 30 минут, что обеспечивает повышение эффективности на 70% по сравнению с традиционным оборудованием. Операции по автоматизации полного процесса стали отраслевым стандартом. От подачи, направления и формовки до сварки, резки и упаковки — вся производственная линия может работать без вмешательства человека, на каждой производственной линии дежурят всего 1–2 человека. Интеграция автоматической системы штабелирования еще больше сокращает ручное вмешательство, обеспечивая аккуратную укладку и эффективный оборот готовой профильной продукции. Постоянные прорывы в возможностях обработки легких материаловВ связи с растущим спросом на высокопрочную сталь и алюминиевые сплавы в автомобильной промышленности техническая адаптируемость оборудования для холодной гибки и формовки постоянно совершенствуется. Современное оборудование может работать с такими материалами, как упрочненная сталь и оцинкованная сталь толщиной от 0,3 до 5,0 мм. В роликах используется литейная сталь Cr12MoV после вакуумной термообработки, твердость HRC58-62, обеспечивающая отсутствие растрескивания при формовке высокопрочной стали. Для решения проблемной ситуации в отрасли, связанной с формованием высокопрочной стали, склонной к отскоку и растрескиванию, производители оборудования оптимизировали конструкцию роликовой кривой и внедрили технологию многопроходного прогрессивного роликового прессования для эффективного решения этой технической проблемы. Допуск размера сечения можно стабильно контролировать в пределах ±0,2 мм, точность положения отверстия составляет ±0,1 мм, а уровень квалификации продукта может достигать более 99,5%. Перспективы рынка широки.Согласно отраслевым исследованиям, рынок машин для холодной гибки переживает период быстрого роста. В сфере автомобилестроения, в связи с бурным ростом отрасли производства транспортных средств на новых источниках энергии, значительно возрос спрос на производство основных конструктивных элементов, таких как поддоны для аккумуляторных батарей и балки усиления кузова. Широкое применение легких материалов и увеличение сложных конструкций трубных компонентов продолжают стимулировать спрос на современное оборудование для холодной гибки. Инсайдеры отрасли отмечают, что в будущем технология холодной гибки будет развиваться в сторону многоосного соединения и гибкого производства. Внедрение технологий искусственного интеллекта и машинного зрения даст оборудованию возможность выполнять онлайн-проверку качества, а технология цифровых двойников будет применяться для моделирования процесса формования, что еще больше снизит затраты на пробы и ошибки и ускорит скорость разработки новых продуктов. Производители оборудования, способные предлагать индивидуальные решения, получат конкурентное преимущество в этом раунде промышленной модернизации.
ЧИТАТЬ ДАЛЕЕ

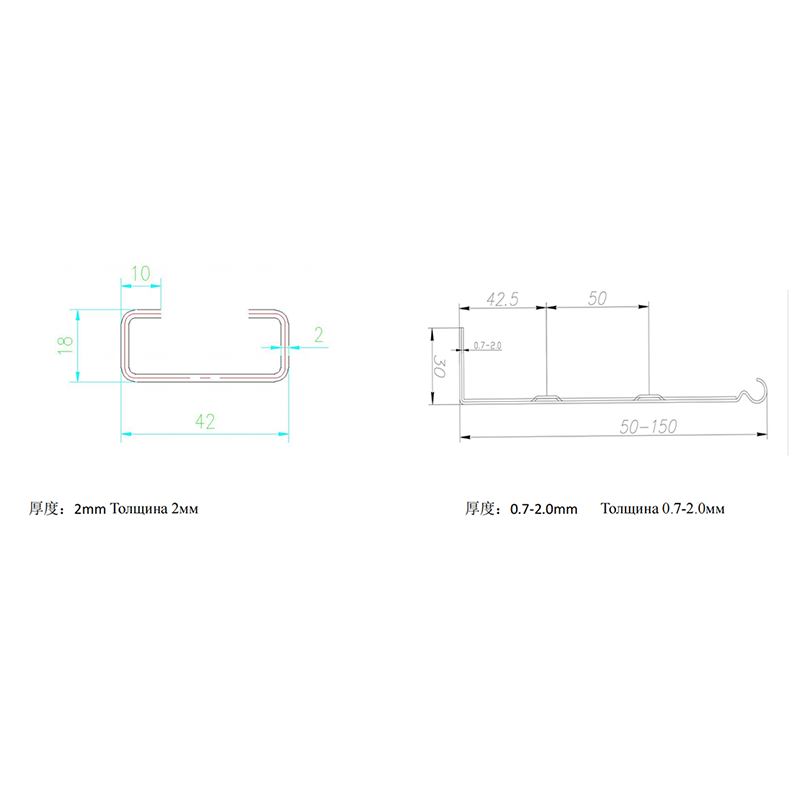

Боковая направляющая
Мощность двигателя главной формовочной машины	15 кВт × 1 единица (редуктор серии К)
Скорость линии формирования	2–12 м/мин (фактическая скорость производства зависит от скорости пробивки)
Количество формовочных станций	12
Материал вала	40Cr, закаленный и отпущенный (HB 220–260)
Диаметр вала	Φ70 мм
Инструмент для профилирования валков	1 комплект
Материал ролика	Cr12MoV, закаленный (HRC 58–62)
Метод обработки роликами	Токарная обработка на станках с ЧПУ, обеспечивающая контроль кругового и радиального биения.
Проставки	Для минимизации биения на каждой станции из толстостенных труб изготавливаются распорки, обеспечивающие геометрические допуски и максимальную площадь поверхности контакта с роликами; внутреннее отверстие имеет зазорную посадку с валом.
Защитный кожух	Защитная крышка установлена со стороны привода.

Лестничная ступенька
Мощность двигателя главной формовочной машины	11 кВт × 1 единица (редуктор серии К)
Скорость линии	2–12 м/мин (фактическая скорость производства зависит от скорости пробивки)
Количество формовочных станций	8 станций плюс набор вспомогательных роликов
Материал вала	40Cr, закаленный и отпущенный (HB 220–260)
Диаметр вала	Φ60 мм
Инструмент для профилирования валков	1 комплект
Материал ролика	Cr12MoV, закаленный (HRC 58–62)
Метод обработки роликами	Токарная обработка на станках с ЧПУ для обеспечения точности в отношении круглого и радиального биения.
Проставки	Для минимизации биения на каждой станции распорки изготавливаются из толстостенных труб, что обеспечивает геометрические допуски и максимальную площадь контакта с роликами; внутреннее отверстие имеет зазорную посадку с валом.
Защитный кожух	Защитная крышка установлена со стороны привода.
