Я. Введение в оборудование

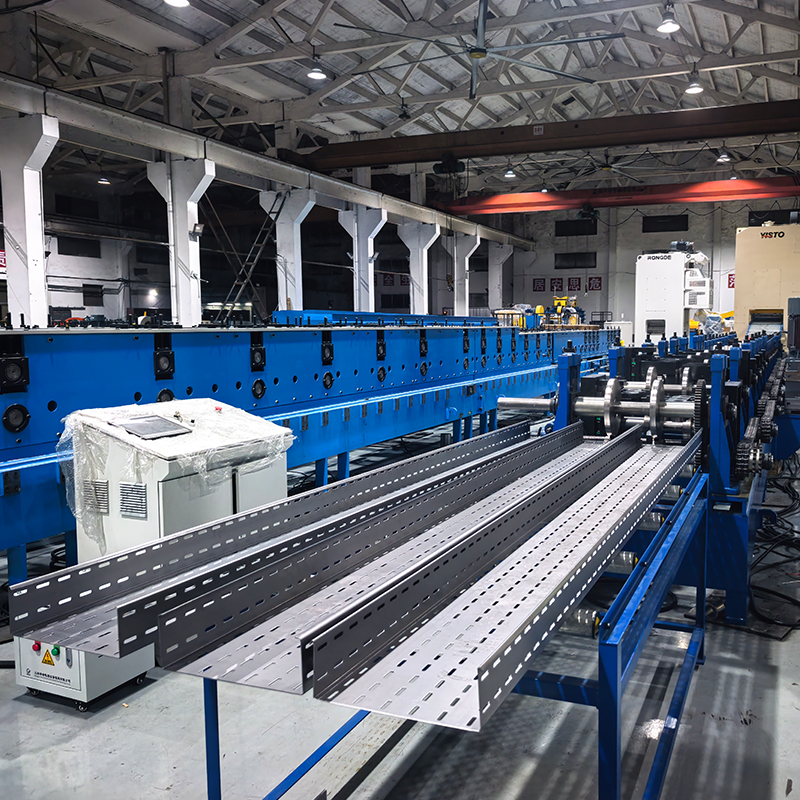

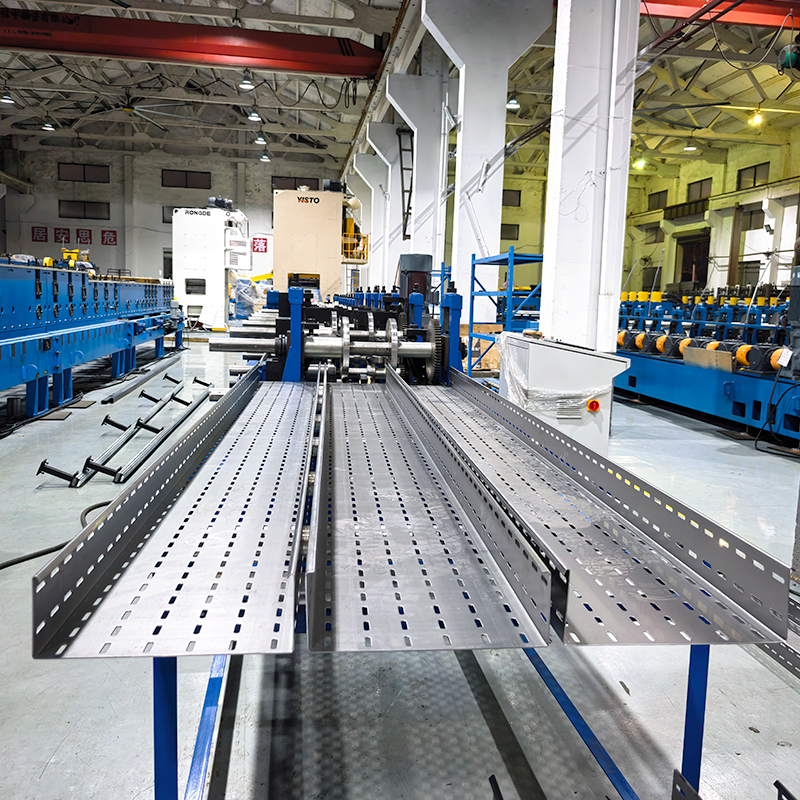

Машина для формования рулонов кабельных лотков на Ближнем Востоке представляет собой автоматизированную систему холодной прокатки, специально разработанную для производства перфорированных кабельных лотков, отвечающих требованиям рынка Ближнего Востока. Используя непрерывный процесс холодной прокатки, оборудование объединяет размотку, выравнивание, штамповку, формовку и резку в единую оптимизированную операцию, напрямую производя готовые перфорированные кабельные лотки из рулонной стали.
Вся линия оснащена полностью автоматическим управлением ПЛК и модульным регулируемым формовочным блоком; один набор роликов соответствует нескольким спецификациям, а регулировка ширины и высоты выполняется автоматически двигателями, что позволяет быстро изменять профиль с помощью ввода параметров с сенсорного экрана. Система совместима с различными материалами —включая предварительно оцинкованную сталь, горячеоцинкованный лист, нержавеющую сталь и алюминиево-магниево-цинковый сплав— и поддерживает диапазон спецификаций 50–900 мм в ширину и 15–150 мм в высоту.

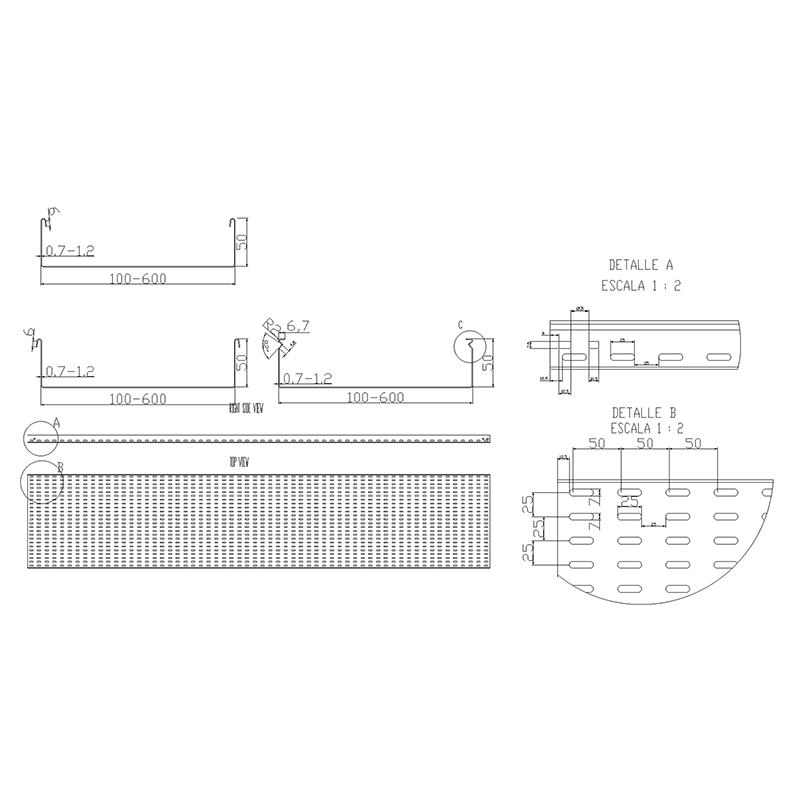

Перфорированные кабельные лотки имеют основание и боковые панели, плотно расположенные с равномерными вентиляционными отверстиями. Хотя конструктивно они похожи на лотки со сплошным дном (неперфорированные), они отличаются плотным рисунком отверстий в основании. Такая конструкция обеспечивает множество преимуществ, включая превосходную вентиляцию и рассеивание тепла, уменьшенный вес и простоту установки, что делает их широко используемыми в проектах по всему Ближнему Востоку—, таких как нефтехимические предприятия, электростанции, центры обработки данных и фотоэлектрические электростанции.
II. Основные преимущества и торговые преимущества
1. Отличное рассеивание тепла, продлевающее срок службы кабеля
Плотная перфорационная структура создает каналы конвекции воздуха, значительно повышая эффективность рассеивания тепла. Такая конструкция эффективно снижает температуру кабеля и замедляет старение изоляционных слоев. Это преимущество особенно заметно в условиях высоких температур на Ближнем Востоке (где летняя температура поверхности может превышать 50°C); при каждом снижении рабочей температуры на 10–15°C срок службы кабеля может быть существенно продлен. Плотная конструкция перфорации обеспечивает максимальное рассеивание тепла и циркуляцию воздуха, эффективно предотвращая снижение токопроводящей способности, вызванное перегревом.
2. Легкая конструкция, снижающая общие затраты
Стратегическая перфорация металлического материала снижает расход материала и эффективно снижает вес кабельного лотка. Легкие лотки облегчают транспортировку и установку, снижают нагрузку на опоры и подвески, а также снижают общую стоимость проекта. Обеспечивая необходимую поддержку и защиту кабелей, эти лотки обеспечивают превосходную вентиляцию и рассеивание тепла; они легкие, экономичные и простые в обслуживании. Достижение эквивалентной несущей способности при меньшем количестве материала делает их идеальными для установки на открытом воздухе на больших расстояниях и в широких пролетах на Ближнем Востоке.
3. Превосходная коррозионная стойкость, подходит для суровых условий Ближнего Востока
Климат Ближнего Востока —характеризующийся высокими температурами, высокой соленостью (соляные брызги), интенсивным песком и пылью— требует исключительной коррозионной стойкости. Стандарты Ближнего Востока/ССЗ основаны на требованиях МЭК, добавляя спецификации по адаптации к высоким температурам (≥55°C) и защите от пыли и влаги (IP54). Эти лотки предлагают различные варианты обработки поверхности, включая предварительно оцинкованную сталь, горячее цинкование (HDG), электростатическое порошковое покрытие и алюминиево-магниево-цинковое покрытие. Толщина цинкового покрытия соответствует требованиям испытаний в солевом тумане (например, ≥12 мкм). Продукция совместима с такими материалами, как углеродистая сталь Q235 и нержавеющая сталь 304/316, что обеспечивает стабильную и длительную работу в суровых условиях, включая нефтехимические предприятия, морскую среду и пустынные регионы.
4. Гибкие кабели и простота обслуживания
Плотная конструкция перфорации обеспечивает большую гибкость при креплении и регулировке кабеля; равномерные отверстия в основании и боковых панелях облегчают использование кабельных стяжек, кабельных прорывов и будущих расширений системы. Эти лотки хорошо подходят для сложных инженерных сред и обеспечивают высокую эффективность использования пространства. Кабели можно прокладывать непосредственно через имеющиеся отверстия в боковых стенках, что устраняет необходимость в дополнительном сверлении и упрощает монтаж и обслуживание.
5. Универсальное и гибкое производство
Один комплект роликов соответствует нескольким спецификациям; изменение типа продукции не требует замены всего комплекта инструментов —достаточно регулировки зазора между валками и положения роликов с помощью двигателя.
Возможность изготовления кабельных лотков с плотным рисунком перфорации различной ширины, высоты и толщины.
Пробивные штампы имеют конструкцию в виде выдвижного ящика с быстрой сменой, что сводит время простоя к нескольким минутам.
Гибкое переключение и быстрое реагирование на заказы делают его идеальным для нужд производства большого ассортимента и небольших объемов.
6. Высокая эффективность, стабильность и лидирующая производительность
Скорость удара: 60–90 ударов/минуту
Скорость формования: 10–15 метров/мин
Сервоприводная подача обеспечивает точное позиционирование и сокращает отходы материала.
Редукторная передача с независимыми приводами для каждого стенда обеспечивает стабильную, высокоинтенсивную работу в течение длительных периодов времени.
7. Интеллектуальное управление и простота эксплуатации
Полностью автоматизированное управление ПЛК с помощью сенсорного экрана HMI делает настройку параметров интуитивно понятной и удобной.
Для переключения спецификаций требуется только числовой ввод, а корректировки выполняются автоматически.
Значительно снижает требования к квалификации операторов.
III. Области применения
Благодаря своим комплексным преимуществам —таким как отличное рассеивание тепла, легкая, но высокопрочная конструкция и коррозионная стойкость— перфорированные кабельные лотки широко используются на Ближнем Востоке в следующих секторах:
Нефтехимическая промышленность: нефтеперерабатывающие заводы, химические заводы и морские платформы—, обеспечивающие превосходную коррозионную стойкость и пригодность для высокотемпературных и высокосоленых сред.
Энергосистемы: электростанции, подстанции, а также проекты по передаче и распределению электроэнергии—перфорированная конструкция обеспечивает достаточный отвод тепла для силовых кабелей большого сечения.
Фотоэлектрические (PV) установки: Крупномасштабные наземные фотоэлектрические станции—легкая конструкция снижает нагрузку на опорные конструкции, а возможности рассеивания тепла обеспечивают стабильную работу кабеля в высокотемпературных средах.
Центры обработки данных: управление кабелями для серверных комнат и базовых станций связи—перфорированная конструкция максимизирует поток воздуха, предотвращая перегрев кабеля и связанную с этим необходимость снижения номинальных значений тока.
Железнодорожный транспорт: поддержка и защита кабелей для высокоскоростных железных дорог, станций метро и туннелей.
Строительные проекты: Системы электропитания и низковольтных кабелей для коммерческих комплексов, офисных зданий, больниц и т. д.—, отличающиеся эстетически приятным внешним видом, простой конструкцией и простотой монтажа.
IV. Производственный процесс

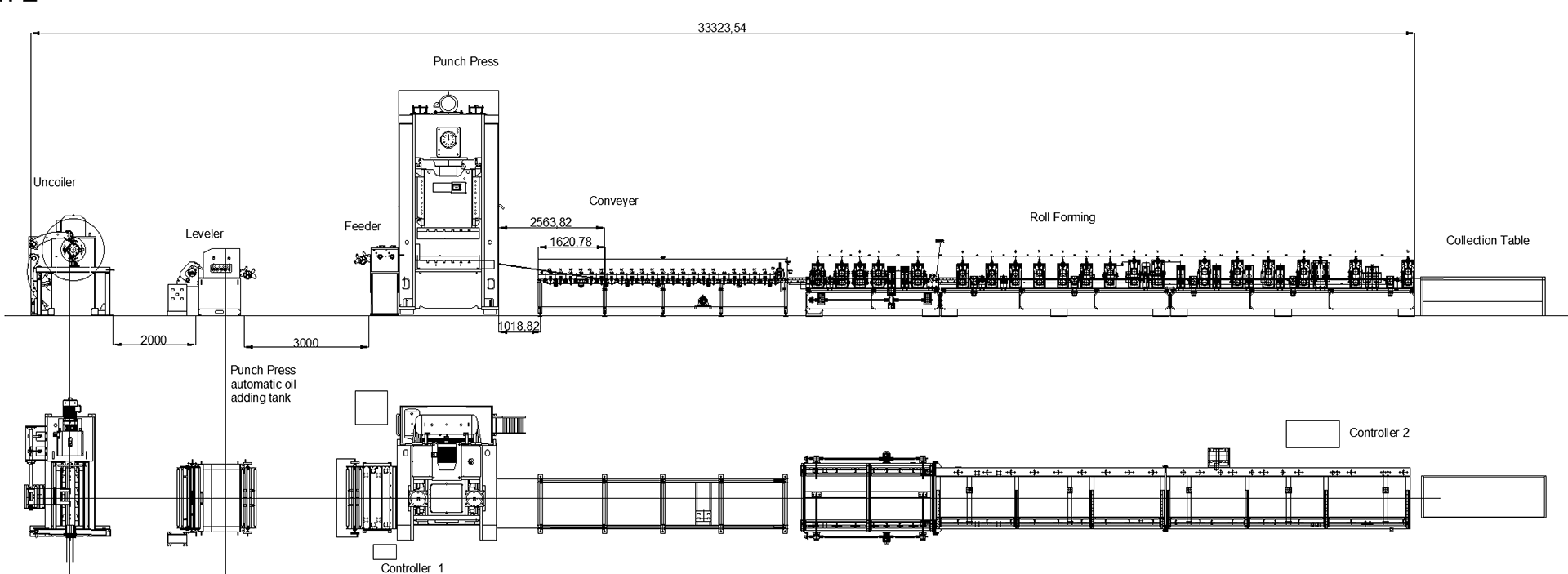

Разматывание → Выравнивание/Сплющивание → Сервоподача/Пробивка/Резка → Конвейерный рольганг → Направляемая подача → Формовка рулонов → Выгрузка готовой продукции
Описание этапа процесса
Размотка: гидравлическая размотка для поддержки и подачи рулона стали
Выравнивание/выравнивание: многороликовое выравнивание для устранения внутренних напряжений и обеспечения точности формовки
Сервоподача + пробивка Точное позиционирование; одновременная пробивка плотных схем отверстий; скорость пробивки 60–90 ходов/минуту
Направляемая подача: автоматическое направление и выравнивание материала; подходит для различной ширины
Профилирование валков: модульный регулируемый формовочный блок; один комплект валков охватывает несколько спецификаций
Резка фиксированной длины: автоматическое измерение длины и гидравлическая резка; обеспечивает чистые, гладкие края
Выгрузка готовой продукции: выпуск готовой продукции; плавная, непрерывная работа линии
В. Сервис и поддержка
Проектирование решений: индивидуальный выбор оборудования и компоновка производственной линии на основе чертежей клиента, требований к мощности и стандартов рынка Ближнего Востока.
Изготовление на заказ: поддержка нестандартной настройки с полным контролем всего процесса —от проектирования рулонов до полного производства линии.
Монтаж и ввод в эксплуатацию: монтаж на месте, ввод в эксплуатацию и обучение операторов, проводимое инженерами для обеспечения быстрого запуска производства.
Послепродажная поддержка: долгосрочные технические консультации и поставка запасных частей; инженеры имеют действующие визы и доступны для обслуживания на месте по всему миру в любое время.
Поддержка стандартов: предоставление технической документации, подтверждающей соответствие стандартам IEC61537, помощь клиентам в получении ближневосточных сертификатов, таких как DEWA и GCC.
ВИ. Почему стоит выбрать нас
Почти 20-летний опыт производства: зрелые технологии, усовершенствованные процессы и надежное качество
Прямой производитель: без посредников, отличное соотношение цены и качества
Опыт работы на рынке Ближнего Востока: глубокое понимание требований к коррозионной стойкости и рассеиванию тепла для кабельных лотков в условиях высоких температур и высокой солености в регионе
Международные стандарты производства: строгое соблюдение стандартов IEC61537 и полная сертификация CE
Широкие возможности индивидуального проектирования: возможность проектирования различных сложных линий холодной прокатки, адаптированных под конкретные потребности
Глобальная сервисная сеть: инженеры с готовыми туристическими визами и возможностями быстрого реагирования
